Стационарный УЗИ аппарат GE HealthCare Vivid S60N

Стационарный УЗИ аппарат GE HealthCare Vivid S60N — это комбинация технологий и широчайших возможностей сердечно-сосудистой визуализации линейки продуктов Vivid с новейшей программной архитектурой формирования изображений cSound, обладающей невероятной мощностью вычислений. Благодаря этому новый сканер радикально повышает уровень УЗИ, обеспечивая превосходное качество изображений по доступной цене.

В отличие от многих традиционных ультразвуковых сканеров Vivid S60N быстро обрабатывает колоссальные объёмы информации и позволяет получать подробные диагностические изображения при обследовании самых разных категорий пациентов.

Эта надёжная система для 2D-визуализации, которая открывает новые возможности сердечно-сосудистой ультразвуковой диагностики, потенциально помогая сократить количество неинформативных исследований.

Область применения

• Эхокардиография детей и взрослых
• Эхокардиографические исследования с использованием УЗ-контрастов
• Стресс-эхокардиография
• Общие исследования с использованием УЗ-контрастов
• Ангиология
• Транскраниальные исследования структур и сосудов головного мозга
• Близко расположенные органы и поверхностные структуры
• Органы брюшной полости
• Акушерство
• Гинекология
• Скелетно-мышечная система
• Урология
• Педиатрия
• Неонатология
• Интраоперационные исследования

Базовая конфигурация

• ЖК монитор 19" на шарнирном кронштейне с датчиком освещенности.
• Сенсорный цветной экран высокого разрешения диагональю 12.1" с интерактивным меню.
• 4 активных порта для подключения датчиков.
• Встроенный HDD 500 Гб.
• Порты USB - 5 шт.
• UD Четкость.
• HD визуализация на секторных датчиках.
• CPI (Кодирование с фазовой инверсией).
• Elevation Compound (6VT probe) Вертикальное составление.
• Автоматическая оптимизация (2D); ASO (Автоматическая оптимизация по спектру).
• Увеличение с высоким разрешением HiRes Zoom; Виртуальная верхушка в 2D режиме; Smart Depth; Составление.
• Панарамная визуализация (LOGIQView).
• Анатомический М режим AMM/Криволинейный AMM; TVI/Tissue Tracking.
• Advanced Vascular B-Flow and BFI.
• Z Scores for pediatrics.
• DICOM Media (встраиваемый в медиа носитель вьюер DICOM).
• EchoPAC/Patient Archive.
• Редактор отчетов/Statement Engine/Normal Values/E-Sign-off Communication.
• Настраиваемое проспективное/ретроспективное сохранение изображения.
• Кабель ЭКГ для взрослых.
• Отключение USB портов.

Компоненты дополнительной поставки

• QA Quantitative Analysis - модуль расширенного анализа сохраненных данных, данных тканевого допплера.
• Advanced Q-Scan Imaging - автоматическая оценка и цветовое кодирование синхронности сокращения, деформации и скорости деформации миокарда.
• AFI - AFI Productivity Package - режим цифровой недопплеровской качественной и количественной оценки региональной сократительной функции ЛЖ.
• AutoEF - режим автоматической недопплеровской количественной оценки глобальной сократительной функции ЛЖ (по Simpson).
• Smart Stress - модуль программ для проведения стресс-эхо исследований.
• IMT - Intima Media thickness - технология автоматического определения и оконтуривания комплекса интима-медиа с расчетом его толщины.
• LVO Contrast (6VT-D, 6Tc-RS) - полостной контраст для исследований сердца (6VT-D, 6Tc-RS).
• Scan Assist Pro - автоматизированный протокол создания и проведения исследований .
• Rodent (12S-D) - экспериментальная работа с грызунами, исследовательская опция.

Доступные датчики

• 3Sc-RS - секторный фазированный датчик 1.5-4.6 МГц. Клиническое применение: взрослая кардиология, транскраниальные исследования
• 6S-D - секторный фазированный датчик 2.4-8.0 МГц. Клиническое применение: детская кардиология
• 12S-D - секторный фазированный датчик 4.0-12.0 МГц. Клиническое применение: кардиология у новорожденных и детей, нейросонография
• 6VT-D - матричный мультиплановый чреспищеводный датчик 3.0-8.0 МГц для визуализации сердца в реальном времени
• 6Tc - мультиплановый электронный чреспищеводный датчик 3.0-8.0 МГц. Клиническое применение: чреспищеводные исследования сердца у взрослых
• 9T - мультиплановый электронный чреспищеводный датчик 3.0-10.0 МГц. Клиническое применение: чреспищеводные исследования сердца у детей
• C1-6-D - конвексный датчик 1.6-6.0 МГц. Клиническое применение: брюшная полость, акушерство и гинекология, урология, ангиология
• C2-9-D XDclear - монокристальный конвексный датчик 2.3-8.4 МГц. Клиническое применение: брюшная полость, акушерство и гинекология, урология, ангиология
• C3-10-D - микроконвексный микроконвексный датчик 3.0-10.0 МГц. Клиническое применение: педиатрия, нейросонография, брюшная полость, урология, ангиология, скелетно-мышечная система
• 11L-D - линейный датчик 4.5-12.0 МГц. Клиническое применение: ангиология, поверхностно расположенные органы, педиатрия, скелетно-мышечная система
• 9L-D - линейный датчик 2.4-10.0 МГц. Клиническое применение: ангиология (глубокие сосуды), педиатрия, скелетно-мышечная система, поверхностно расположенные органы
• P2D - карандашный допплеровский датчик 2.0 МГц.

Принадлежности

• ЭКГ кабель взрослый, IEC
• Переходник для подключения взрослых ЭКГ электродов, IEC
• Неонатальный ЭКГ-кабель, AHA
• Переходник для подключения неонатальные ЭКГ электродов, AHA
• Набор кабелей для соединения с внешним источником ЭКГ-сигнала
• Детский ЭКГ-кабель DIN, IEC
• Набор детских ЭКГ- электродов (600 шт).
• Переходник от взрослого ЭКГ-кабеля
• Дополнительные полки для хранения
• Возможность подключения аппарата к DICOM серверу, все составляющие DICOM
• Встраиваемый на носитель DICOM просмотрщик
• MPEGVue and eVue - опция сохранения, просмотра и удаленного доступа к сохраненным изображениям и видеороликам в формате MPEG
• Беспроводной сетевой USB адаптер
• Аккумуляторная батарея для спящего режима
• Педальный программируемый управляющий комплекс
• USB Flash Card - носитель цифровой информации
• Привод для DVD-дисков

Принтеры

• Цифровой черно-белый термопринтер SONY UP-D898MD

Особенности системы

В отличие от многих традиционных ультразвуковых сканеров Vivid S60N быстро обрабатывает колоссальные объемы информации и позволяет получать подробные диагностические изображения при обследовании самых разных категорий пациентов. Он оснащен множеством полезных инструментов количественного анализа и современными средствами оптимизации рабочего процесса.

Система Vivid S60N на базе платформы cSound многократно повышает уровень медицинского обслуживания:

• превосходное качество визуализации в двухмерном режиме, режиме цветового картирования и допплерографии;
• высокое пространственное разрешение и превосходная детализация;
• новые возможности — в том числе автоматическая количественная оценка левого желудочка.

Инновационная платформа cSound

При обследовании пациентов с разными типами телосложения традиционная ультразвуковая аппаратура часто дает неинформативные результаты, что мешает клиническим специалистам координировать свои действия. Чтобы решить эту проблему и расширить возможности исследования сердечно-сосудистой системы, GE разработала новую платформу визуализации — cSound.

Визуализация — чёткие подробные изображения

cSound обеспечивает получение двухмерных изображений непревзойденного качества, благодаря уникальной технологии программной обработки большого массива ультразвуковых данных. Также имеется возможность просмотра подробных изображений сердца для оценки и диагностики в эхокардиологической лаборатории.

• Превосходное цветовое допплеровское картирование у взрослых, — фазированный секторный кардиологический датчик 3Sc сочетает технологию усиления акустических волн с усовершенствованным режимом рассеивания тепла, что обеспечивает работу в сверхшироком диапазоне частот и высочайшее качество визуализации.
• B-Flow — цифровая недопплеровская технология визуализации кровотока в B-режиме, — показывает гемодинамику в реальном времени, используя запатентованную технику усиления отраженных акустических сигналов.
• Нейросонография новорожденных, — датчик 6S-D, адаптированный для обследования новорожденных, обеспечивает превосходное разрешение и необходимую глубину проникновения.

Количественный анализ

УЗИ аппарат Vivid S60N оснащён комплексом простых и интуитивно понятных инструментов количественного анализа, которые помогают оценивать состояние сердечно-сосудистой системы и назначать соответствующее лечение.

• Auto EF, автоматическое измерение фракции выброса левого желудочка, — использует алгоритм двумерного спекл-трекинга для оценки функции левого желудочка.
• Automated Function Imaging (AFI) — технология, которая позволяет измерять деформации стенки левого желудочка в состоянии покоя, оценивая целый ряд параметров.
• 2D IMT Measurement, измерение толщины комплекса интима-медиа, — интегральная часть комплекса измерений, объединенная с функциями архивирования данных и составления таблиц и отчетов; помогает обеспечить бесперебойный рабочий процесс.
• Анатомический M-режим позволяет выполнять измерения по осям даже в нестандартных проекциях, а также оценивать движение стенок левого желудочка из апикальной позиции.

Рабочий процесс — оптимизация процедуры исследования

Vivid S60N с технологией cSound расширяет арсенал полезных инструментов, позволяя получать надежную согласованную информацию при обследовании самых разных категорий пациентов. Такие функции как количественный анализ нарушений локальной сократимости миокарда помогают поставить правильный диагноз. Простой удобный программный модуль Image Manager и настраиваемый интерфейс делают работу более комфортной.

• Пользовательский интерфейс — интуитивно понятный интерфейс и сенсорная панель упрощают и ускоряют работу.
• SmartStress — пакет протоколов для стресс-ЭхоКГ с буфером памяти позволяет проводить велоэргометрию, тредмилметрию и фармакологические стресс-тесты, — при этом пользователь может настраивать предлагаемые шаблоны протоколов и менять их порядок.

Забота о пациенте. Высокие стандарты

Новые возможности. Расширенный функционал. Искусственный интеллект.

Компания GE Healthcare стремится помочь жизненно важной работе врача. Используя выдающуюся мощность нашей передовой программной платформы формирования ультразвукового изображения — cSound 3.0 — в качестве катализатора, мы разработали ряд передовых алгоритмов и приложений, с которыми вы можете и далее повышать качество медицинского обслуживания.

Теперь вы можете использовать расширенные преимущества и искусственный интеллект системы Vivid™ S60N для ультразвукового исследования сердечно-сосудистой системы. Проводите диагностику с большей уверенностью, благодаря усовершенствованным двухмерным и цветовым допплеровским изображениям. Уменьшайте время исследований с использованием детализированных автоматических измерений в допплеровском режиме при ЧПЭхоКГ и ТТЭхоКГ. Получайте воспроизводимые результаты с улучшенными характеристиками определения сердечной функции, в том числе фракции выброса. Все это помогает максимально эффективно использовать время, проведенное с пациентом: четко и быстро обнаруживать патологию, с высокой точностью выполнять манипуляции и обеспечивать медицинское обслуживание высокого качества.

Эргономичность

Надёжность и простота использования

• Свобода регулировки — изменяйте положение панели управления и монитора для обеспечения удобства работы
• Легкость перемещения с интеллектуальным режимом ожидания
• Компактность
• Мультисенсорный ЖК-экран с диагональю 12 дюймов и сверхвысоким разрешением
• Широкий матовый ЖК-дисплей высокой четкости (HD) с диагональю 21,5 дюйма и шарнирным кронштейном

Передача и защита данных

Передача изображений и результатов измерений

• Необработанные данные и результаты всех измерений (включая пользовательские) из систем Vivid™
• Данные DICOM и общедоступные данные DICOM SR из сторонних ресурсов

Постобработка с помощью EchoPac

• Полный доступ к необработанным данным систем GE
• Доступ ко всем инструментам измерения систем Vivid
• Просмотр, постобработка и измерение с помощью функции AFI, функции оценки движения стенок и т. д.

Работа с изображениями

• Сохранение и просмотр кинопетель и статических изображений
• Измерение
• Аннотирование
• Экспорт
• Помещение данных на долгосрочное хранение и их последующее извлечение

Отчётность

• Создание понятных, подробных, удобочитаемых отчетов
• Быстрое заполнение отчетов с помощью готовых шаблонов
• Шаблоны отчетов по трансторакальной, чреспищеводной и стресс-эхокардиографии и исследованиям сосудов
• Дополнительные возможности при просмотре изображений DICOM — уменьшение времени, затрачиваемого на просмотр изображений и составление отчетов, за счет использования элементов управления контрастностью, яркостью и масштабированием/панорамированием для оптимизации изображений DICOM
• Поддержка данных педиатрических исследований в формате DICOM SR* — результаты педиатрических исследований в формате SR автоматически подставляются в соответствующие отчеты в целевой системе, что обеспечивает быстрый доступ к необходимым данным в любое время

Tricefy Uplink* — ускоренная загрузка изображений и данных пациентов в облачное хранилище Tricefy архив для длительного хранения, позволяющий обмениваться изображениями с коллегами или пациентами.

Передача исходных «сырых» данных — передача выбираемых пользователем «сырых» данных в среде DICOM

Интеграция с информационными системами

• Интерфейс информационной системы медицинского учреждения (HL7)
• Данные о пациенте
• Назначения
• Интерфейс системы электронных медицинских карт (HL7)
• Текстовый отчет
• Форматированный отчет (Adobe PDF*)
• Интерфейс системы PACS (DICOM)
• Экспорт
• Архив для долгосрочного хранения данных

Безопасность

Операционная система Windows® 10 с ведением списков разрешенных приложений, чтобы предотвратить запуск несанкционированных программ и нанесение потенциального вреда сканеру.

LDAP — защитите данные пациентов с помощью протокола LDAP (Lightweight Directory Access Protocol — облегченный протокол доступа к каталогу): специалисты отдела ИТ вашего учреждения смогут в большей степени контролировать доступ пользователей в систему, что поможет снизить риск несанкционированного проникновения.

Настраиваемые пароли для входа в систему — пароли для входа в систему и внутренние пароли можно настраивать любым образом, так чтобы их надежность соответствовала требованиям отдела ИТ вашего учреждения.

Шифрование диска — шифрование диска, на котором хранятся архивированные данные и изображения пациента, обеспечивает их безопасность и конфиденциальность даже в случае кражи.

 *Опция

Обслуживание и техническая поддержка

Обслуживание. Техническая поддержка. Решения

Специалисты компании GE всегда готовы помочь оптимизировать работу приобретенного вами ультразвукового оборудования. Главное, что дает вам служба технической поддержки, уверенность.

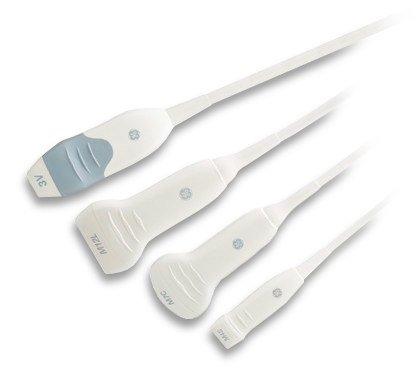

Датчики
